气泵初级改装报告(完整版)

[复制链接]
发表于 2006-3-8 22:06:45 | 显示全部楼层 |阅读模式
这几天比较多朋友对改装气泵很有兴趣,刚好我前些日子自行改装气泵成功,便把心得总结写出来,希望对各位朋友有所帮助吧!
    既然是初级改装,就存在许多这样那样的缺点,论坛的达人如云,如果我说错或说漏什么希望多多包涵。

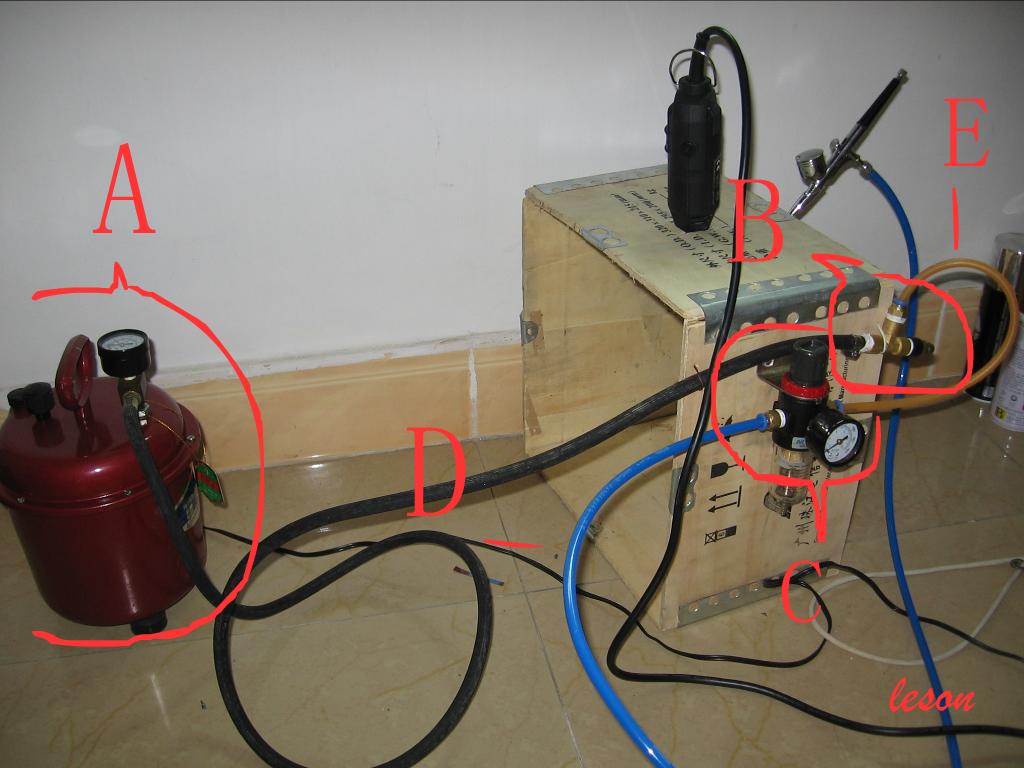

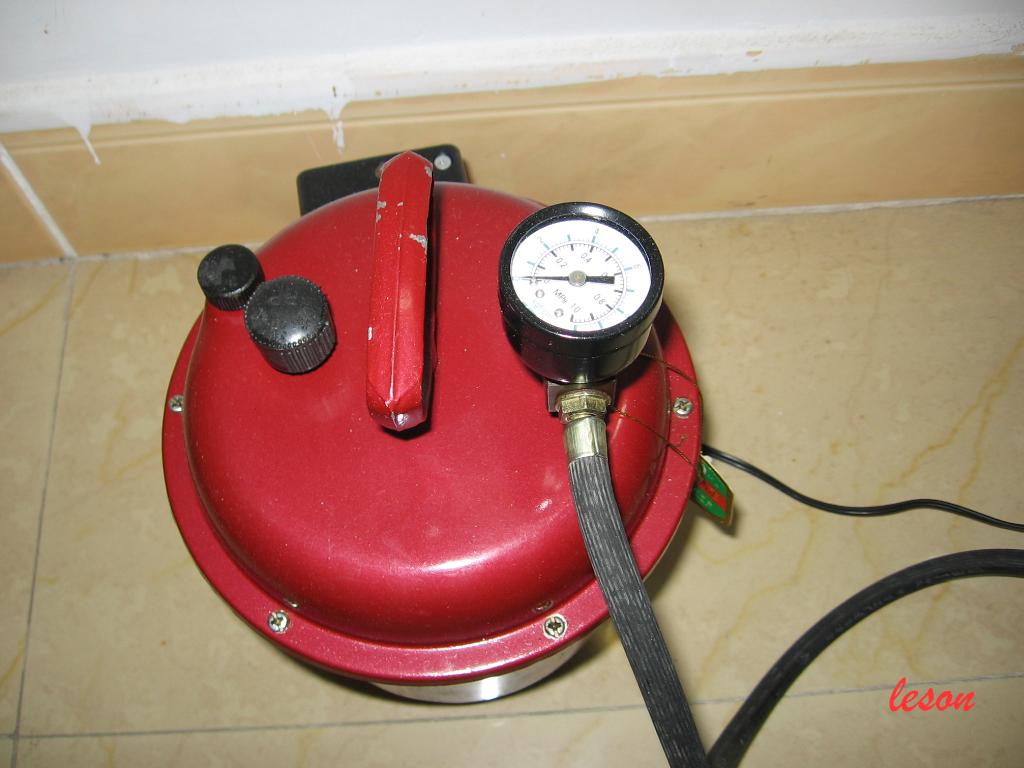

    首先要准备好一些材料:小型气泵(打单车气的那种)一台(图A)。

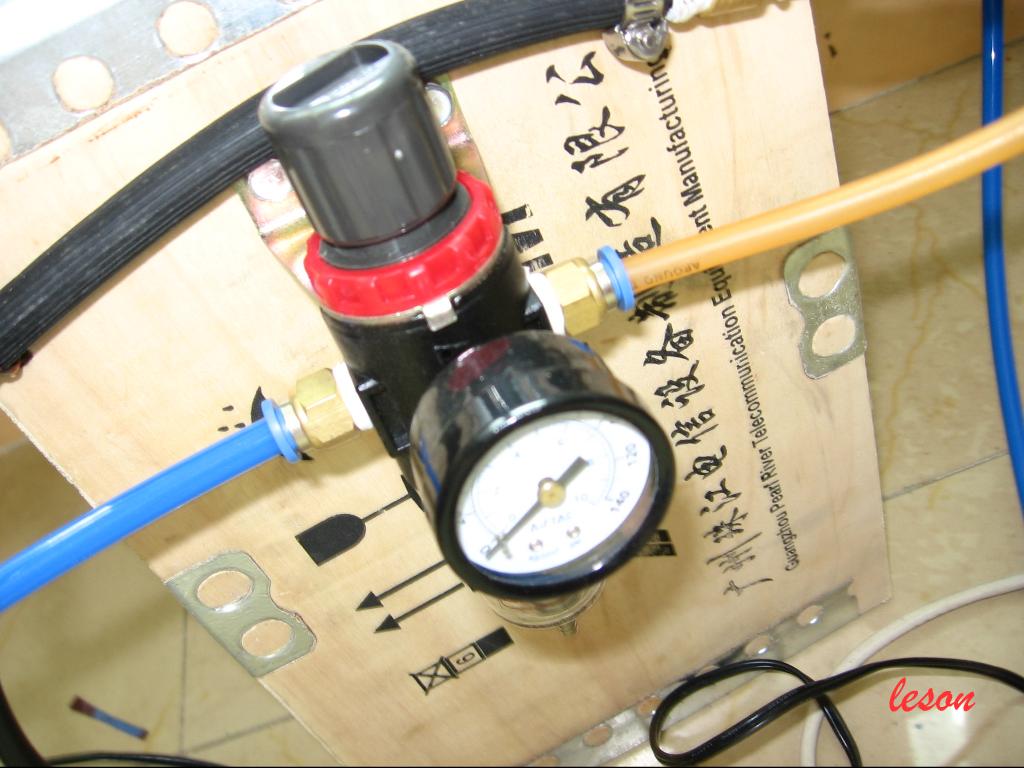

                          过滤器一个(一般都有调压的功能,最好选择质量比较好的,一分钱一分货嘛)(图C)
                      三接导管一个(图B)
                      气管接口4---5个(这个我忘记要多少个了……汗)
                      气管两条(宽度为8MM,一长一短,短的如图E所示,长(图D)的考虑自己实际情况而定)



先说下为什么选择小型气泵,此气泵工作时无声无震。出气量大,压力高且稳定。
电机功率:93W
电机转速:2800/min
总重:9Kg
最大压力:1.6MPa
如果是家庭用的话可以说是首选。

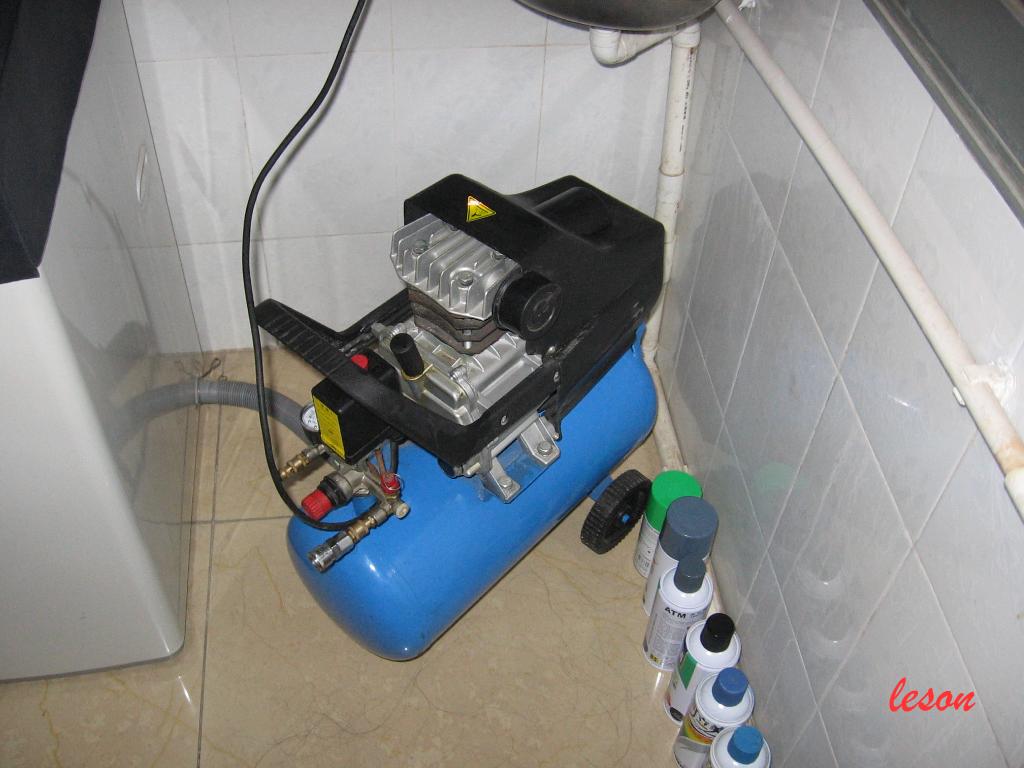

也有用冰箱压缩机改的,听说价格便宜,不过我对此不太熟悉,希望如果有达人改过也放上来交流交流。至于工业型压缩机(如图)……如果你居住的地方不是小区或很静的地方可以考虑,它优点在于出气大、一般在2~~2.5帕(类型不同,机身会很详细地说明)、储气可以达6~8公斤(就气的容量简单来就做个HG完全没问题,MG就不行了)、自动停(使用的时候就放P,不用就便秘)……等等。缺点是:储气的时候声音大得吓人,简单比喻就像拿台发电机在家用……虽然没这么夸张,不过也差不多了。
(题外话----某人使用时还被人打110和真人PK,而我前些日子使用的感觉就像地震……)



改造篇:
     所有材料准备好后改造开始吧。气泵出气的地方本身是个夹子(就是打单车气的那种),必须在中间把导管剪断,个人建议留长点比较好,后面会说原因的。

断口按上接头,然后拧入三接导管,把另一头也拧入接头(接头一定要用胶布或其他东西垫底,如果不会拧就找老板帮忙)。

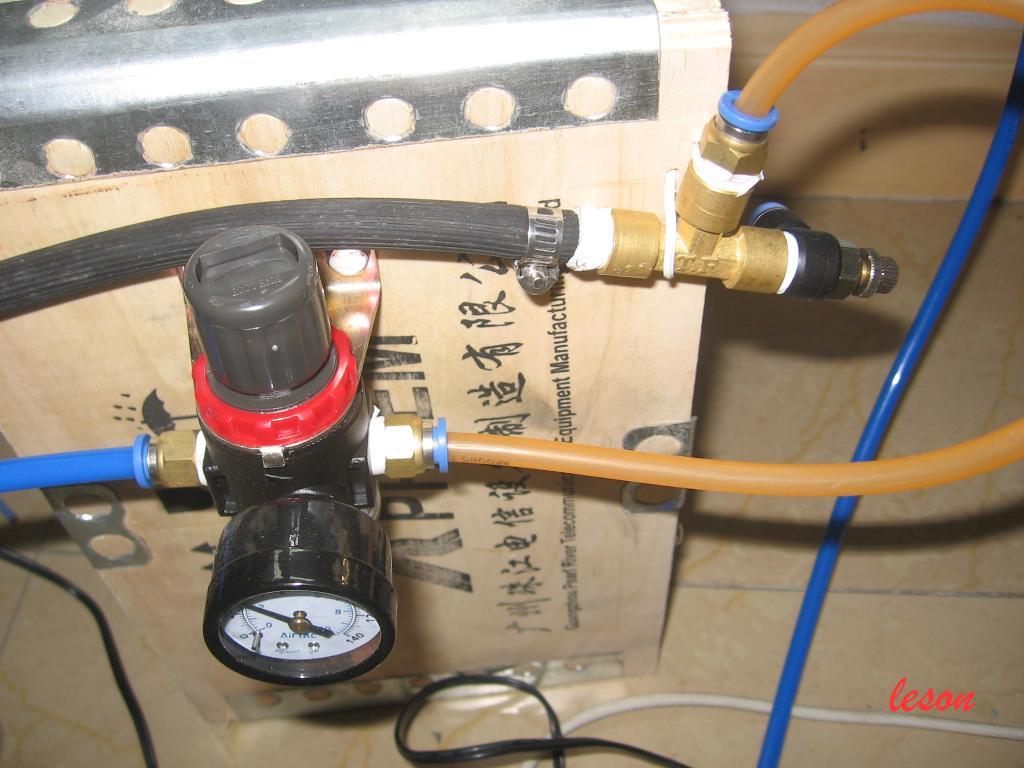

然后找个合适的地方装上过滤器(所谓的合适就是按自己意思来找,我装在箱子是方便移动,到处打游击……它本身有个固定的东西,可以装在墙上或其他地方)在过滤器有两个接口,也先装上接头,然后一头连上图E的短气管,另一头连三接导管刚才准备好的接头,初步的泄气阀算做好了。
紧接着在过滤器另一头插入气管图D

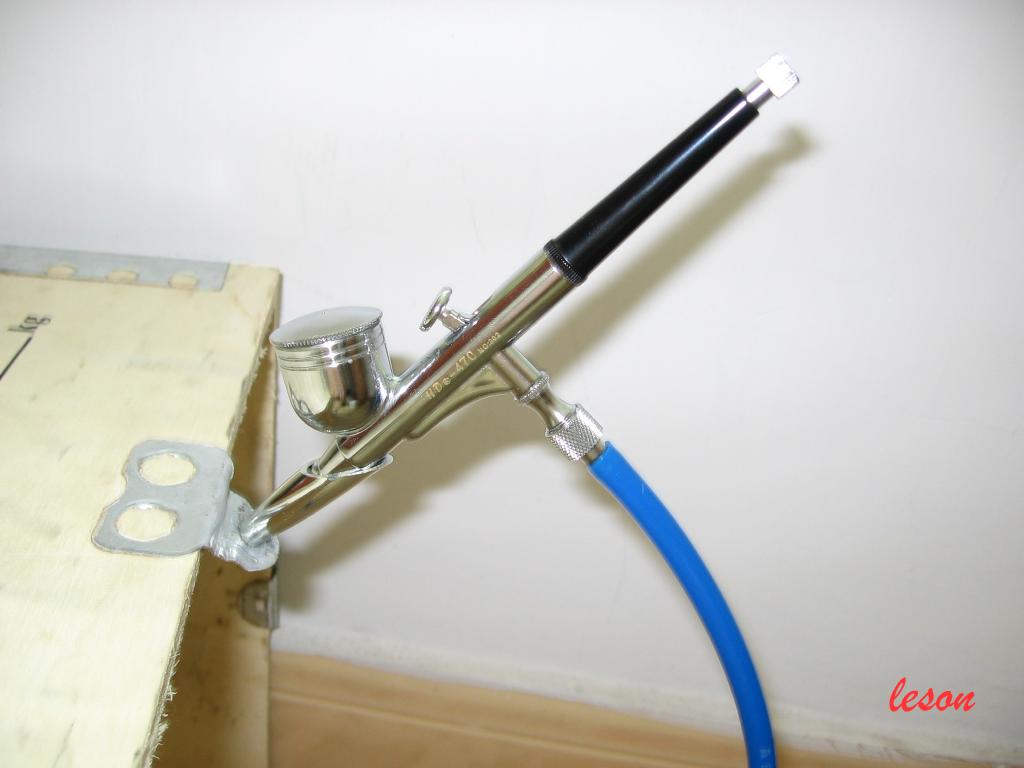

最后长气管连着喷笔。

到这里改造算完成了。

使用篇:
改造完后当然就是怎么使用了,那我们就开始吧。

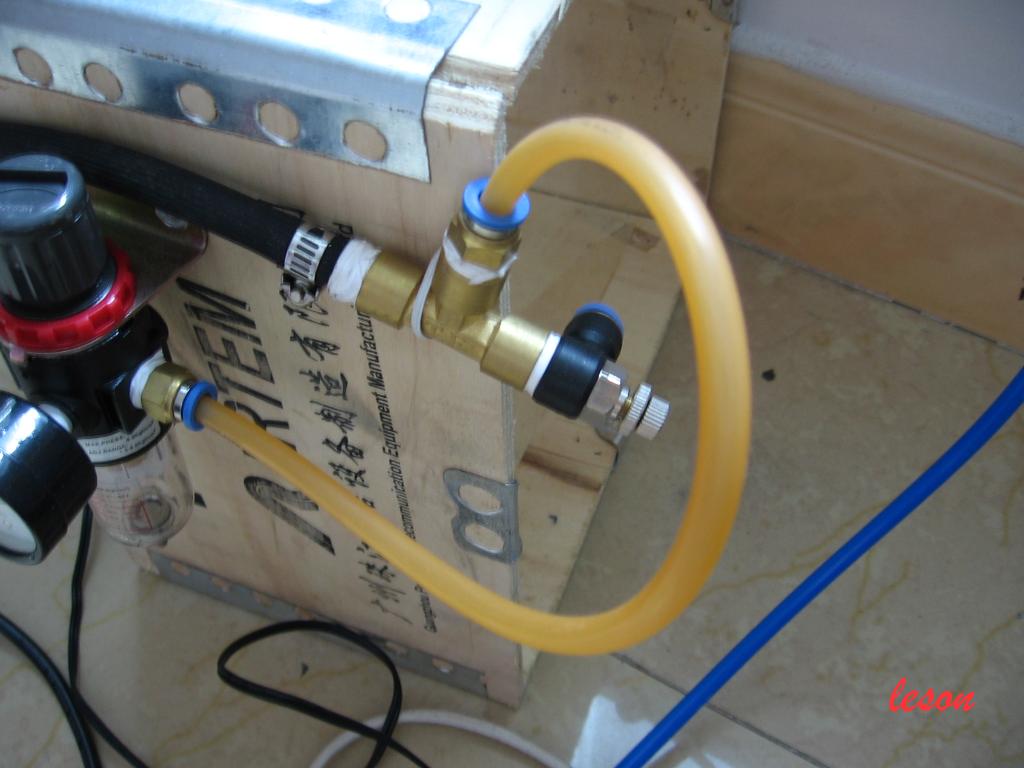

由于气泵工作最高为1.6帕,当超过1.6帕就会引起气管爆炸,各位放心,当你按前面的方法改造后爆炸的机会就会很小(不能说完全没有,有些情况下是特殊的)。所以必须要控制在1.6帕的范围之内就没问题了。就算爆炸了也没什么,就“碰”的一声而已,不会死人的……由于这种气泵不停工作,所以必须有个泄气阀,控制出气的地方就是在三接导管(如图)。

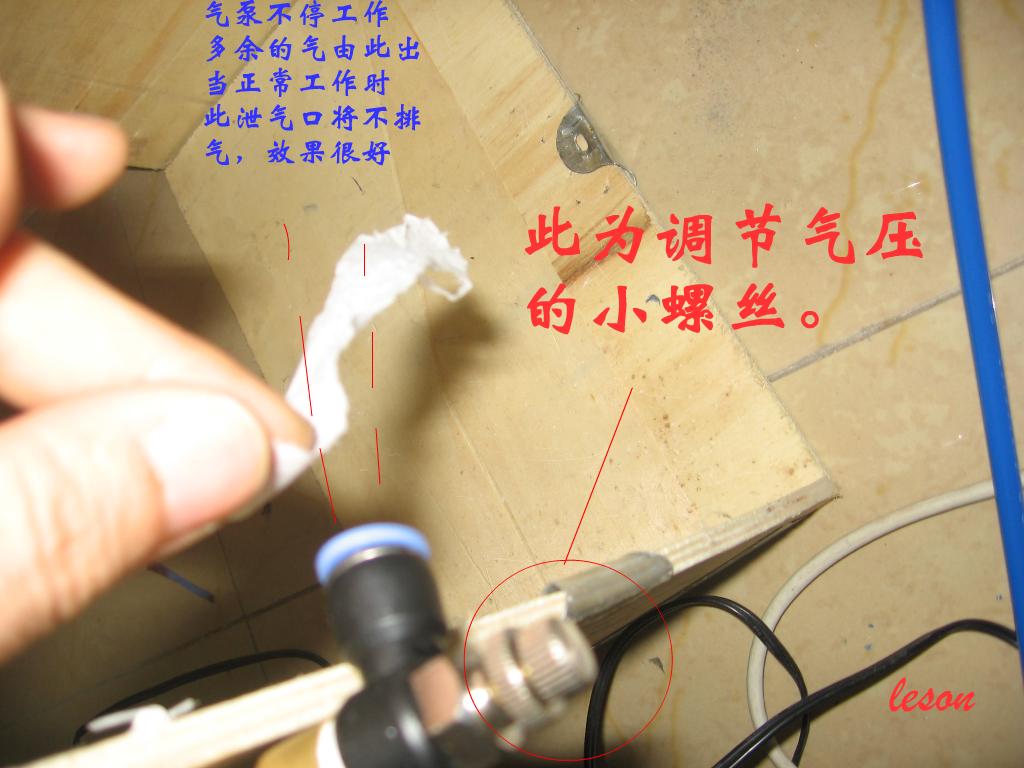

那有个小螺丝,可以调节出气大小(如图)。

顺时针拧紧气压会上升,逆时针拧松气压会下降。

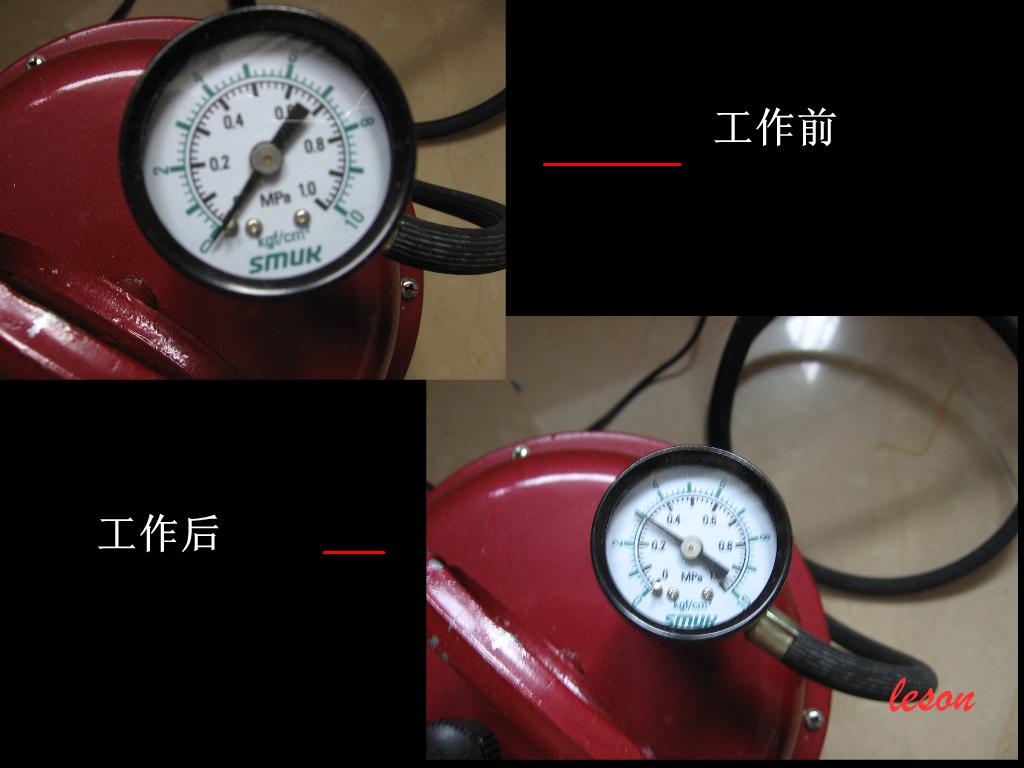

下图是我基本工作的气压,各位可以参考下(原装的气压由于爆炸后坏掉,这个气压是新的,数值可能偏低)

过滤器方面:如图所示:

它是调节气压的开关,提上为开按下为关,所以一般情况都是提上去的。
下方还有个小金属开关如图,它是个泄气装置(双重泄气,以求安全)

工作的时须将其拉一下,然后再调节三接导管的小螺丝,其间还要调一下过滤气的工作压力范围那就可以正常使用了。使用过程就是这么简单,如果各位还是有疑问的话---------------那我考虑要出录象了……(也没这么夸吧)

后记篇:
   泄气:有朋友说也可以在管子上戳个小洞也能达到泄气的效果,不必用三接头这么麻烦的。
恩,我完全支持这个说法,但装上三接头是为了更好控制出气的压力,而且看似麻烦装起来很顺手(起码比装国产BB简单许多……)
     散热 渗油:一般的气泵是靠泵体内装的风扇来散热的。而此气泵是依靠在泵体内加入机油来散热的,因此工作到一定时间泵体就会发烫,但是这并不影响气泵的工作。理论上来说它能一直工作,直到泵体内的机油全部挥发!由于机油受热沸腾,一部分机油在持续工作时会从泵体中渗漏出来,渗漏处主要集中在两个地方:一个是出气口接管出,只要在接喷笔前加一个油水分离器(滤水)就能彻底解决这个问题了;还有一处是气泵的电线接入孔,往往是持续工作很长时间,地上就是一小滩油,但只要在气泵下面垫上报纸等吸油的物件,也没有多大问题了。(摘自魔蟹量产)
      出水 过滤:由于此气泵工作属于“闷发型”,泵体工作温度高,由此产生的高热量会使出气的温度升高,从而造成出水的情况,尤其是长时间工作,解决的办法就是加装有效的过滤器。(摘自魔蟹量产)本人装的是一个过滤器,在当时理论上还是会有出水现象,后综合了下其他朋友们的意见,只要把管子拉长点效果就会好许多。在实践上发现效果的确还可以,像在这段潮湿的日子工作最多也这是在泄气阀的小螺丝口出一点点水。这就是为什么在改造的时候留长点管子的原因了。

小贴士:以上材料皆可以在五金店找到,特别是大型批发市场,价钱因地而议。
最后祝各位改造成功~


[此贴被leson8在2006-03-8 21:54重新编辑]

评分

1

查看全部评分

回复

使用道具 举报

发表于 2006-3-8 22:12:17 | 显示全部楼层
NB+100~
回复

使用道具 举报

发表于 2006-3-8 22:23:07 | 显示全部楼层
在别的地方见了。真的好详细,偶也有这个泵,就是写不出楼主的水平来了。呵呵

价钱很便宜,那个泵才100多就搞定了,加个油水隔和泄压阀还有其他配件也就200块出头就能搞定。再弄支便宜的喷木仓才100多,相当划算。
回复

使用道具 举报

发表于 2006-3-8 22:27:10 | 显示全部楼层
这贴将华丽地成为置顶索引喔~
PS:小声问下楼主这个有没有爆炸危险喔,我看线路这么复杂,要不要加18岁以下儿童切勿模仿啊~
回复

使用道具 举报

发表于 2006-3-8 22:32:20 | 显示全部楼层
原帖由 BLUE EYES 于 2006-3-8 22:27 发表
这贴将华丽地成为置顶索引喔~
PS:小声问下楼主这个有没有爆炸危险喔,我看线路这么复杂,要不要加18岁以下儿童切勿模仿啊~



装了泄压阀一般不会出什么大事的啦~~最多吓一跳
回复

使用道具 举报

发表于 2006-3-8 22:35:01 | 显示全部楼层
我看。。。。。不懂,我再看。。。还是不懂。。。。。,我再再看。。。。更晕了。。。。
算了,我还是回我的火焰上吧。。。。。。

我是物理小白。。。。。。。。
回复

使用道具 举报

 楼主| 发表于 2006-3-8 22:36:29 | 显示全部楼层
其实很简单的,只要细心看看就明白了

不会爆炸的,几率很低,除非你硬要它爆……

我在文中都说过双保险,别怕~~~
回复

使用道具 举报

发表于 2006-3-8 22:40:06 | 显示全部楼层
原帖由 soar1217 于 2006-3-8 22:35 发表
我看。。。。。不懂,我再看。。。还是不懂。。。。。,我再再看。。。。更晕了。。。。
算了,我还是回我的火焰上吧。。。。。。

我是物理小白。。。。。。。。



想省事的就去买套装咯。就是贵了不少。

PS:“此人于2006年2月22日被YANYAN逼疯,年仅26岁!”寒啊
回复

使用道具 举报

发表于 2006-3-9 00:19:50 | 显示全部楼层
再来这里支持LESON,我都想我的叶红快点烧掉,挖哈哈
回复

使用道具 举报

发表于 2006-3-9 00:24:12 | 显示全部楼层
原帖由 disent 于 2006-3-9 00:19 发表
再来这里支持LESON,我都想我的叶红快点烧掉,挖哈哈

有钱淫,虽然偶都想换这泵,但还不想偶的叶红是烧毁下场。
PS:你那个自动停机,很难烧掉吧[wdb1]
回复

使用道具 举报

发表于 2006-3-9 11:38:52 | 显示全部楼层
早一天看到就好了......不过家里也没有地方放这么多东西......贫民区啊~~
回复

使用道具 举报

发表于 2006-3-9 11:44:21 | 显示全部楼层
原帖由 地里生菜 于 2006-3-8 22:40 发表



想省事的就去买套装咯。就是贵了不少。

PS:“此人于2006年2月22日被YANYAN逼疯,年仅26岁!”寒啊


就是因为那个“安全战士”的帖子,可怜我从此。。。。。。。。唉,YANYAN的一笔血债啊。。。
回复

使用道具 举报

发表于 2006-3-9 14:55:58 | 显示全部楼层
那个过滤器其实是不是油水分离器阿????????
回复

使用道具 举报

发表于 2006-3-9 15:12:10 | 显示全部楼层
LZ帮我买个泵吧!!!我给你汇钱!!!
